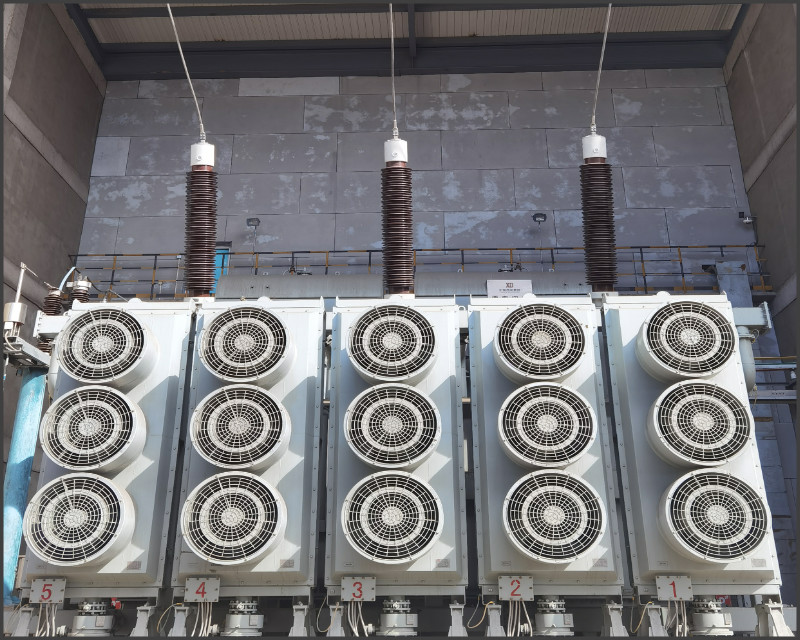

電解鋅行業用調壓整流變壓器
????
電解鋅行業用調壓整流變壓器目前多采用35KV-220KV供電，年產萬噸15萬噸，電解槽多采用200KA系列。直流額定電壓在450-600V左右，單臺調壓整流變壓器容量可達70MVA。一般臺數采用N+1備用方式。采用調壓變壓器與整流變壓器共油箱或分開結構，多采用強油風冷，也有采用自冷的方式。
調壓變壓器在調變二次調壓，110KV及以下采用自耦調壓，220KV的采用遞降調壓。一般為連續調壓，級數為27級或35級調壓，有載分接開關多采用國內公司生產的開關。110KV及以上調變帶濾波補償繞組。
整流變壓器一次在油箱外部通過油中油套管與調壓變壓器二次聯結。整流變壓器一次移相，移相角度按總脈波數12N來計算，單機組形成12脈波，單機組內移相角差為30°配置。閥側采用橋式同相逆并聯結構。整流柜采用可控硅和二級管。
